Machine de revêtement et de chanfreinage de tuyaux CNC

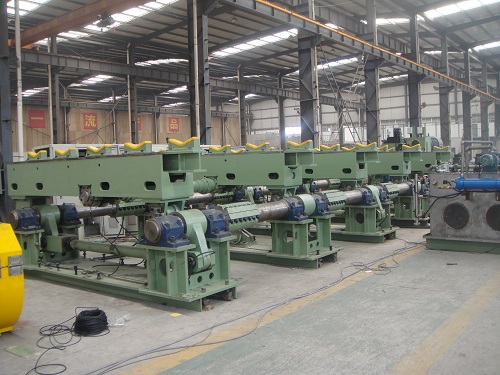

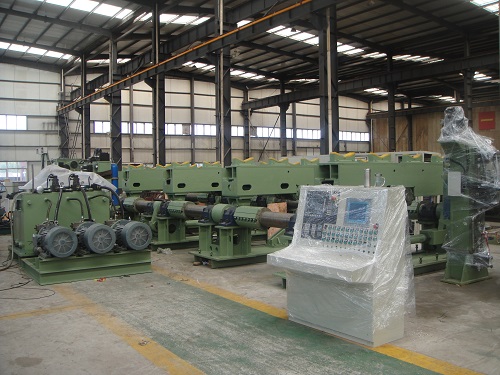

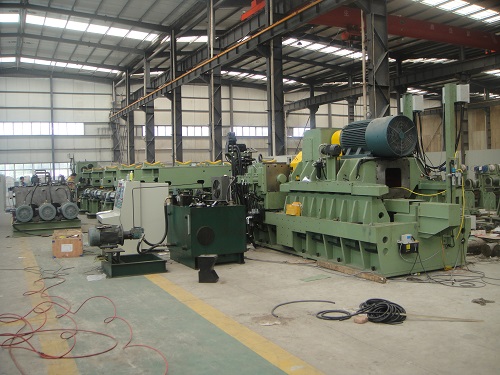

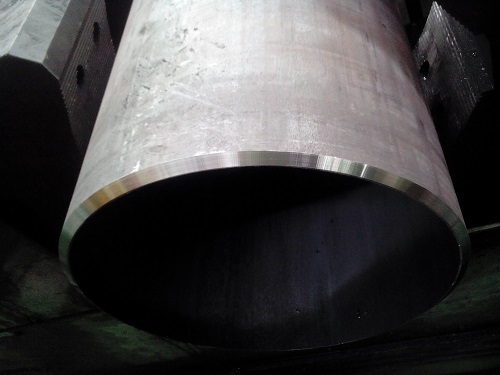

Machine de dressage et de chanfreinage de tuyaux série JDL

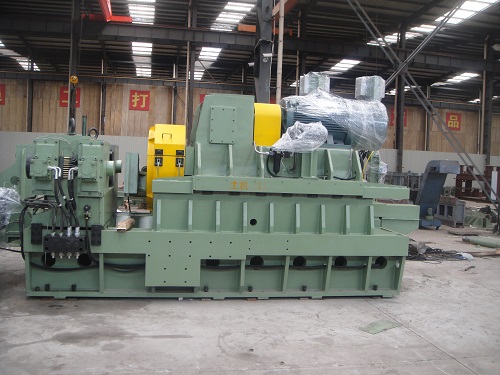

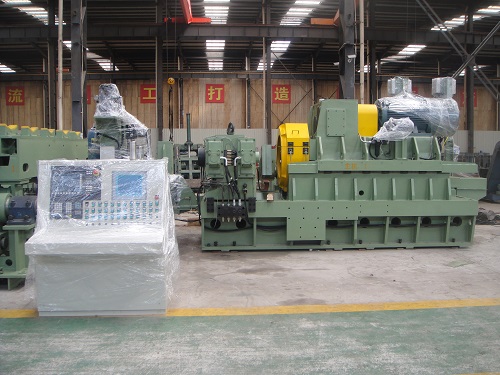

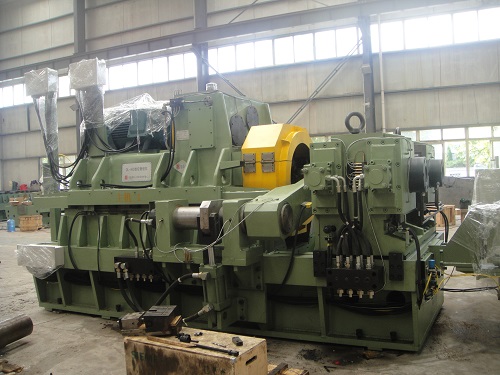

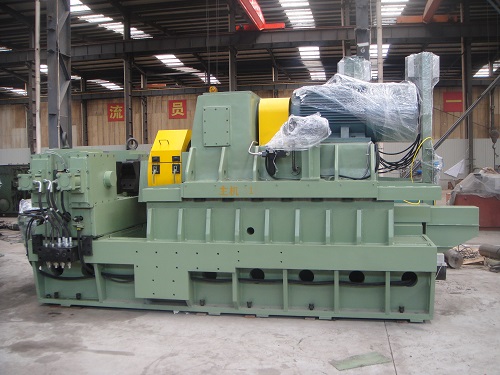

Système de poupée

²Structure de broche à haute rigidité : la poupée est conçue avec une broche de grand diamètre et des roulements de broche de grand diamètre, garantissant une rigidité élevée et une déformation minimale.

²Grand couple de transmission : la boîte de broche utilise un mécanisme de transmission de décélération à deux étages, combiné à un rapport de décélération par courroie, réduisant efficacement la rotation du point d'inflexion de la broche et augmentant son couple de transmission.

²Mouvement fluide : le système d'engrenages intègre des engrenages coniques à grand module, ce qui entraîne un faible bruit de la machine pendant le fonctionnement.

²Faible élévation de température de la poupée : un dispositif de refroidissement d'huile lubrifiante à grand débit est utilisé pour assurer une lubrification et un refroidissement efficaces des roulements et des engrenages.

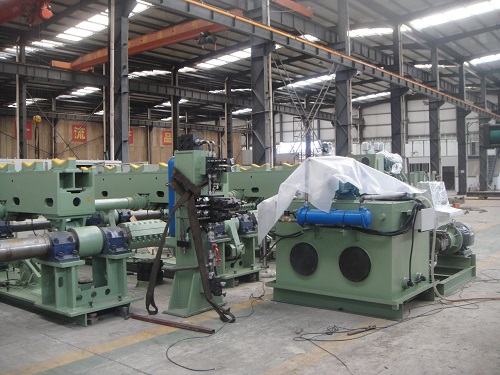

Système de serrage :

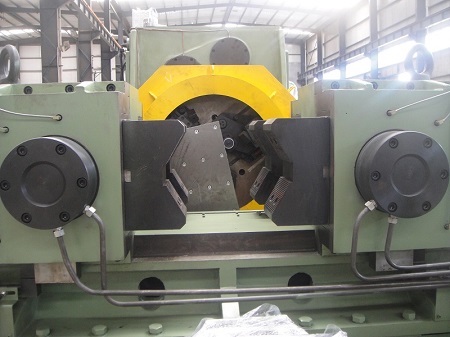

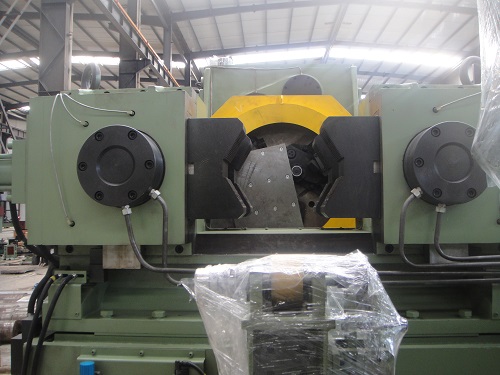

²Notre société utilise des fixations en forme de V qui serrent les tuyaux en acier en leur centre, empêchant ainsi toute ouverture ou déviation par rapport au centre. La structure à crémaillère et pignon assure une précision de centrage précise. L'entraînement hydraulique fournit une force de serrage importante qui peut être ajustée selon les besoins. De plus, des mécanismes de verrouillage hydrauliques sont mis en œuvre pour empêcher le desserrage.

²Dans les machines à chanfreiner traditionnelles, les pinces se déplacent le long des rails de guidage situés sous le tube en acier tandis que les vérins hydrauliques sont positionnés entre ces rails de guidage. Cette configuration entraîne des phénomènes de serrage spécifiques dans lesquels la force de serrage ne passe pas par le centre du tube en acier, provoquant un décalage au centre de la broche.

Système d'alimentation :

²Un processus de pré-étirage est appliqué aux vis-mères pour éviter la déformation causée par l'augmentation de la température. Cela garantit un positionnement précis et une précision de positionnement répétée tout en améliorant la rigidité et la durée de vie.

²Les réducteurs planétaires de précision offrent un fonctionnement fluide avec un jeu minimal.

²Des vis à billes de précision de grand diamètre sont adoptées pour des performances améliorées.
